一、主題內容與適用范圍
    本規范規則了腐蝕實驗用金屬試樣的制備、腐蝕產品的去掉和腐蝕丟失的鑒定辦法。本規范適用于實驗室條件下各種腐蝕實驗，也可適用于自然環境條件下各種腐蝕實驗試樣的制備、清潔和鑒定。
1) 取樣
2) 能夠直接從產品t取樣，也能夠從制作產品的同批次原資料中抽取.
3) 本規范不包指產品全體取樣.
4) 試樣的形狀和尺度
5) 試樣的形狀和尺度出實驗日的、資料性質和運用的容器而定，應盡量選用表麗而積與質量之比比位大的，邊際面權與總而積之比比值小的試樣。

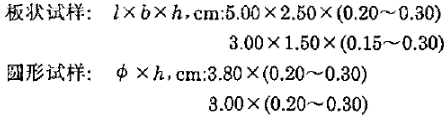

6) 每個試樣總表而積不該小于10 cm'. 引薦兩種形狀的試樣，其標準如下:

1) 同批實驗的試樣形狀和標準應一樣。
2) 每次實驗，最少取3 片平行試樣.
3) 試樣外表狀況調整
4) 腐蝕實驗所用試樣表麗盡可能模仿產品的表而狀況.
5) 試樣外表狀況調整過程
a. 用金相砂紙或金剛石軟膏研磨，磨去試樣邊際和外表的毛刺。將試樣在丙酣、酒精或熱堿清潔劑'1'脫脂。
b. 當試樣表而存在氧化膜或銹蝕時，通常用3.2 條的化學辦法消洗.
c. 將試樣川水完全前lít潔凈后，放入無水酒精中。
d. 枯燥.
6) 試樣冶金狀況調整
    在試樣制備過程中不該改動其冶金狀況.如有改動，成經過隨后的熱處理、機加工或別的辦法予以校對。
7) 試樣的測量和稱重
    試樣的測證和稱單:有必要和-清潔和枯燥以后進行.尺‘j 準確到0.01 cm 2 ，質量準確到0.001 g.
二、去掉試樣實驗后腐蝕產品的辦法

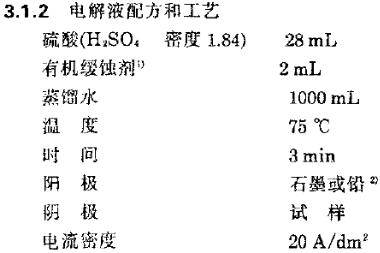

1. 電解清潔法
2. 擦去試樣表jìíj疏松的腐蝕產品后，將試樣浸人電解液中進行電解。

注:1) 可Jll濃度為0.5 g/L 的二鄰甲苯硫iW或六協甲基因膠作為緩i蟲劑。
1. 選用飾作為陽敬，鉛也許會沉積在試梓t. 遠成質量丟失的差錯。假如試樣耐硝酸，則司將試樣在1: 1 硝酸中硝浸一下，即可去掉試樣的鉛.盡管鉛沉在!也許導致質量吸失差錯，但由于它的腐蝕產品易主除，故仍被擊為ITI 極資料。
