★ 實驗報告
★ 實驗報告一般應包含以下內容:
1. 本國家規范編號及所選用的辦法(靜態法或動態法) ;
2. 試樣標識；
3. 材料稱號及有關信息；
4. 試樣形狀和尺度；
5. 實驗儀器有關信息；
6. 實驗溫度；
7. 所測功能成果。
★ 靜態法的實驗報告還應包含以下內容：
試樣取樣方向和方位。
★ 動態法的實驗報告還應包含以下內容：
1) 試樣的制備辦法及外表狀況，假如材料是各向異性的，則應列出試樣取樣方向;
2) 所選用的實驗辦法的特征；
3) 測驗過程中的攪擾狀況等s
4) 精度預算。
( 材料性附錄)
電阻應變計測定彈性模量辦法
★ 實驗原理
將電阻應變計粘貼在試樣外表，經過電阻應變儀測量試樣受力變形時所導致的電阻改變，并將其改變量轉化為應變值。
★ 實驗儀器
★ 測量用的靜態電阻應變儀或動態應變儀應按JJG 623 進行查驗。
★ 電阻應變計應符合GB/T 13 992 中的A 級要求。
★ 試樣
★ 試樣的制備及加工應符合本實驗辦法規范的規則要求。
★ 試樣尺度應滿意應變計的尺度要求，關于矩形截面試樣最小寬度不小于應變計基底寬度+2 mro ，關于圓截面試樣其平行長度直徑應不小于10 mm 。
★ 實驗
★ 外觀查看應變計，應當絲柵不亂，無氧化，引線結實。主張選用0.1 n 精度電橋測量每個應變計阻值，查看電阻有無變值或呈現飄移等景象，每片之閏的阻值誤差不超越土0.1 n 。
★ 試樣貼片處應進行必要的機械打磨，外表粗糙度在Ra l. 6 μm~2. 5μm 為宜。用劃針在測點處劃出貼片定位線，用浸有丙翻或無水乙醇脫脂棉球?qū)①N片方位及周圍擦拭潔凈，直至棉球皎白停止。
★ 在應變計基底面和貼片處涂改一層薄薄的粘結膠，然后把應變計對準試樣的貼片符號處，用一小片塑料(如聚四氟乙烯〉薄膜蓋在應變計上，再用大拇指欺凌，從應變計一端開端作無滑動的翻滾，將應變計下的剩余膠水或氣泡掃除。
★ 引薦在拉、壓試樣軸線兩邊對稱方位各貼一電阻應變計，應變片軸線應與試樣軸線平行或筆直。
★ 已裝置結束的電阻應變計，應進行應變計質量查看，查看是不是有斷絲景象，阻值是不是與本來一樣，絕緣電阻是不是滿意測量要求。
★ 測量導線與應變計引出線銜接的焊點要小而結實，并確保焊點與被測外表的杰出絕緣和固定。

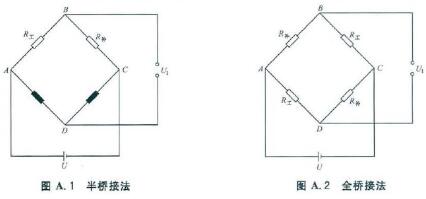

★ 電阻應變計與應變儀的橋路銜接一般選用半橋(見圖A. l)或全橋(見圖A.2) 方法銜接。

★ 半橋接法：將試樣兩邊各張貼的沿軸向兩電阻應變計(簡稱作業片)的兩頭別離接在應變儀的A 、B 接線端上，溫度抵償片接到應變儀的B 、C 接線端上。如圖A.1 所示。當試樣軸向受力時，電阻應變儀即可測得對應實驗力下的軸向應變。
★ 全橋接法：把兩片軸向的作業片和兩片溫度抵償片按圖A.2 所示辦法接人應變儀的A、B、C、D 接線端中。當試樣軸向受力時，電阻應變儀即可測得對應實驗力下的軸向應變，由于應變儀顯現的應變是兩片應變計的應變之和，所以試樣軸向應變應為應變儀所顯現值的一半，如式(A. 1) 所示：

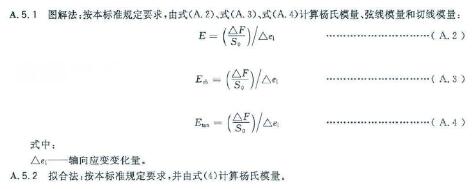

★ 彈性模量的核算
