▲ 高頻脈沖電源輸出波形測驗

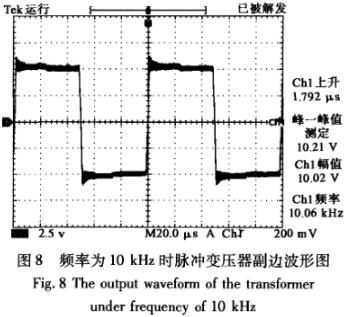

選用Tekt ronix TDS3032B型數字示波器及P6015A高壓探頭，對高頻脈沖電源的輸出波形進行了測驗。圖8是頻率為10kHz時的輸出波形，上升沿時刻為1.792 Ixs。

▲ 使用

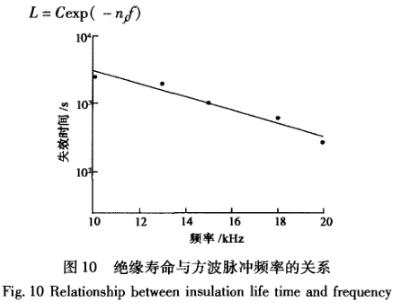

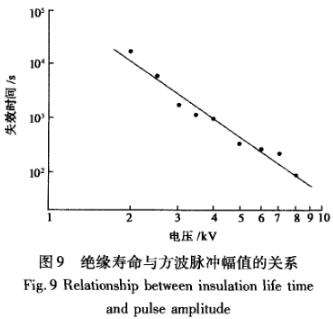

為了研討變頻調速牽引電機定子繞組所用的電磁線在不一樣電壓幅值、不一樣頻率和不一樣溫度下的壽數特性曲線，依據IEC60851-5規范制造試樣和電極進行電磁線壽數特性的測驗實驗。選用二參數Weibul1散布解析實驗成果，試樣10個為一組，以失效概率為63.2％對應的失效時刻作為電磁線在該條件下的絕緣失效時刻。溫度為200℃，頻率為15 kHz時，電磁線失效時刻與施加電壓幅值的聯系曲線如圖9所示。隨著脈沖電壓幅值的進步，電磁線絕緣壽數敏捷縮短，曲線仍契合反冪聯系，與工頻電壓下電老化壽數方式一樣。溫度為200℃，脈沖電壓幅值為4 kV條件下取得頻率與絕緣壽數的聯系曲線如圖10所示。

▲ 定論
依據牽引逆變系統電壓波形和加快老化實驗準則，選用變壓式實驗電源研發了一套根據接連高壓脈沖方波的絕緣老化實驗系統。使用小變比高頻脈沖變壓器選用原邊并聯、副邊串聯的方法研發的高頻脈沖變壓器具有變比高、波形失真小的特色。系統的主要性能指標為：高壓脈沖電源為雙極性，脈沖電壓峰峰值為0～10 kV，頻率為500 H z～20 kH z，占空比為50％，上升沿時刻2 I xs擺布，輸出功率1 kW，溫度規模為室溫～300℃。高壓脈沖電源脈沖幅值高、頻率可調，具有過流、過壓維護功用，可滿意對大功率高壓變頻電機進行絕緣加快老化和擊穿實驗的需求，進行變頻電機絕緣在脈沖電壓下老化及失效機理的研討。
